三爪卡盤的結構介紹

2021-12-18

煙臺環球機床裝備股份有限公司專業生產三爪卡盤，下面小編給大家介紹一下三爪卡盤的結構。

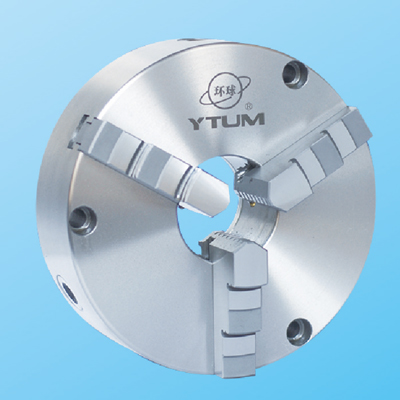

三爪卡盤由卡盤主體、活動凸輪和驅動爪組成。在卡盤上的導向三凸輪頭下面有一個螺紋，與錐形齒輪后側的平面螺紋連接。
三爪卡盤自對準精度0.05-0.15mm。三聯卡盤加工零件的精度取決于制造精度和隨后的磨損。查克的三只爪子早已被用來修理查克的三只爪子。隨著卡盤磨損，三個夾緊海綿會打開，三個海綿會慢慢偏離機床主軸中心。
要修復，首先必須解決卡盤磨損問題。表盤內圈與中心軸之間的間隙是導致三爪卡盤居中誤差較大的主要原因之一。一種更有效的修理方法是加工彈殼刻度盤的外圓并插入彈殼。恰克和恰克刻度之間的良好差距是0.02。
首先，包好三個固定爪，準備好戒指。鏜刀或安裝磨頭。先將三只爪子的內側通過環加工，在頂端留下一小塊來中和環，然后向內移動并加工其余部分。這保證了三只腳不會形成喇叭口。

想了解更多關于三爪卡盤的信息，歡迎關注我們的網站。
